パナソニック製「TOUGHBOOK (タフブック)」シリーズ接続検証済車載オプション
カーアダプター
特長
車両から安定した電力を供給します。DC12V～32V入力に対応します。パナソニック製「TOUGHBOOK (タフブック)」シリーズの接続検証済車載オプションに指定された製品です。
カーアダプタータイプ
| ベアワイヤータイプ | シガーソケットタイプ |
|---|---|
 |
 |
カーアダプター品番表
| メーカー名 | 端末名 | インプットケーブルタイプ | 品番 |
|---|---|---|---|
| パナソニック コネクト | FZ-G2 | ベアワイヤータイプ | LND-DC120HWJ |
| シガーソケットタイプ | LND-DC120J | ||
| CF-33 | ベアワイヤータイプ | LND-DC120HWJ | |
| シガーソケットタイプ | LND-DC120J | ||
| FZ-40 | ベアワイヤータイプ | LND-DC120HWJ | |
| シガーソケットタイプ | LND-DC120J | ||
| FZ-55 | ベアワイヤータイプ | LND-DC120HWJ | |
| シガーソケットタイプ | LND-DC120J |
カーアダプター仕様(LND-DC120HWJ/LND-DC120J)
| スペック | 入力電圧 | 12.0~32.0 V |
| 出力電圧 | 14.5~16.3V | |
| 出力電流 | 8.0A | |
| ヒューズ | 15A | |
| 寸法 | アダプター本体寸法 | 高さ78mm×幅139mm×奥行き28mm |
| アダプター本体重量 | 388g(平均値) | |
| ケーブル寸法（出力ケーブル） | 長さ914±25mm | |
| ケーブル重量 | 66g(平均値) | |
| ケーブル寸法（入力ケーブル【シガーソケット】） | 長さ914±25mm | |
| ケーブル重量（入力ケーブル【シガーソケット】） | 91g(平均値) | |
| ケーブル寸法（入力ケーブル【ベアワイヤ】） | 長さ914±25mm | |
| ケーブル重量（入力ケーブル【ベアワイヤ】） | 56g(平均値) | |
| 環境 | 使用温度範囲 | -20℃~+40℃ |
| 使用湿度範囲 | 95% RH Max. | |
| 保存温度範囲 | -40℃~+85℃ | |
| 保存湿度範囲 | 95% RH Max. | |
| その他 | 原産国 | アメリカ |
| 認証資格 | CE, E-Mark, RCM, RoHS, WEEE,UKCA |
ドッキングステーション/クレードル
車載取付用ドッキングステーション/クレードル
| ドッキングステーション | タブレット端末を固定する製品。かつ外部にポートリプリケーターを装備。 |
| クレードル | タブレット端末を固定する製品。（外部ポートなし） |
ドッキングステーション/クレードル品番表
| メーカー名 | 端末名 | 製品種類 | 品番 | 写真イメージ | 外部ポート |
|---|---|---|---|---|---|
| パナソニック コネクト | FZ-G2 | ドッキングステーション | 7160-0487-00 |  |
・(1) Ethernet – RJ45 ・(1) Serial – D-sub 9-pin ・(1) VGA – D-sub 9 pin ・(1) HDMI – 19 pin ・(2) USB 3.0 (900mA) – 9 pin ・Power input – 16VDC ・Antenna Switch |
| クレードル | 7160-0490-00 | 無し | CF-33 | ドッキングステーション （タブレットタイプ） |
7160-0907-00 |  |
・(2) Ethernet – RJ45 ・(1) Serial – D-sub 9-pin ・(1) VGA – D-sub 15 pin ・(1) HDMI ・(2) USB-A 3.0 ・(2) USB-A 2.0 on front ・(2) USB-A 2.0 ・Power input – 15.6VDC ・Antenna Switch |
| クレードル （タブレットタイプ） |
7160-0908-00 | 無し | ドッキングステーション （ラップトップタイプ） |
7160-0909-00 |  |
・(2) Ethernet ・(1) Serial 9-pin ・(1) VGA – D-sub 15 pin ・(1) HDMI – 19 pin ・(2) USB-A 3.0 ・(2) USB-A 2.0 on front ・(2) USB-A 2.0 ・Power input ・Antenna Switch |
| クレードル （ラップトップタイプ） |
7160-0910-00 | 無し | FZ-40 | ドッキングステーション | 7160-1728-00 |  |
・(2) Ethernet – RJ45 ・(1) Serial – 9-pinn ・(1) HDMI – 19 pin ・(2) USB-C 3.2 (Max 1.5A@5V) ※「DisplayPort Alternate Mode」に対応 ・(1) USB-C 2.0 (500mA) ・(2) USB-A 3.2 (900mA) ・(2) USB-A 2.0 (500mA) ・Power input – 15VDC |
| クレードル | 7160-1729-00 | 無し |
パナソニック製「TOUGHBOOK (タフブック)」専用ドッキングステーション/クレードル
パナソニック製「TOUGHBOOK (タフブック)」専用ドッキングステーション/クレードルを各機種毎にご用意しています。拡張ポート付きのドッキングステーション及び端末固定のみのクレードルなど用途に合わせてお選び頂けます。業務用車両へしっかり固定できる為、振動で外れることはありません。
FZ-G2
ドッキングステーション(7160-0487-00)/クレードル(7160-0490-00)
| 特性 | 本体寸法 | 高さ23.22cm×幅28.5cm×奥行き9.65cm |
| 本体重量 | 【ドッキングステーション】 1.13kg | |
| 【クレードル】 0.91 kg | ||
| ポート | 搭載ポートのリスト＋ポート写真 |  |
| その他 | 原産国 | アメリカ |
| 認証資格 | RoHS、FCC、CE、UKCA、MIL-STD-810G、SAE J1455、IEC 62368-1 |
CF-33
タブレットタイプ
ドッキングステーション(7160-0907-00)/クレードル(7160-0908-00)
| 特性 | 本体寸法 | 高さ31.75cm×幅33.65cm×奥行き11.43cm |
| 本体重量 | 【ドッキングステーション】 1.88kg | |
| 【クレードル】 1.88kg | ||

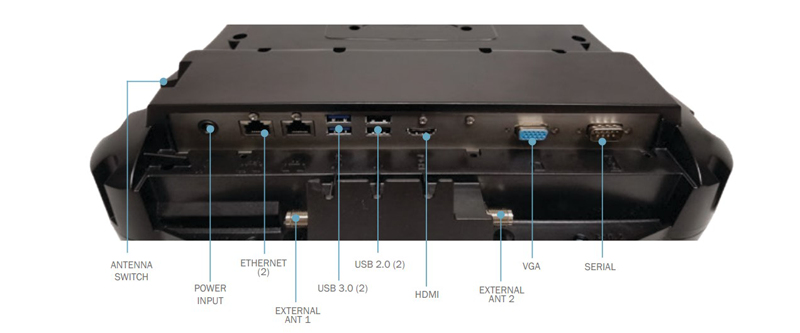

| ポート | 搭載ポートのリスト＋ポート写真 |  |
| その他 | 原産国 | アメリカ |
| 認証資格 | RoHS、FCC、CE、UKCA、MIL-STD-810G、SAE J1455、IEC 62368-1 |
CF-33
ラップトップタイプ
ドッキングステーション(7160-0909-00)/クレードル(7160-0910-00)
| 特性 | 本体寸法 | 高さ8.9cm×幅35.8cm×奥行き34.3cm |
| 本体重量 | 【ドッキングステーション】 3.0kg | |
| 【クレードル】 2.67kg | ||
| ポート | 搭載ポートのリスト＋ポート写真 |  |
| その他 | 原産国 | アメリカ |
| 認証資格 | RoHS、FCC、CE、UKCA、MIL-STD-810G、SAE J1455、IEC 62368-1 |
FZ-40
ドッキングステーション(7160-1728-00)/クレードル(7160-1729-00)
| 特性 | 本体寸法 | 高さ7.11cm×幅37.21cm×奥行き31.27cm |
| 本体重量 | 【ドッキングステーション】 2.04kg | |
| 【クレードル】 2.04kg | ||
| ポート | 搭載ポートのリスト＋ポート写真 |  |
| その他 | 原産国 | アメリカ |
| 認証資格 | RoHS、FCC、CE、UKCA、MIL-STD-810G、SAE J1455、IEC 62368-1 |
